角度測定の意外な利用方法について
締結作業で角度を計測する場合、主に回転角法で締結する場合に角度を計測します。
しかし回転角法以外でも、角度を測定することにより、ポカヨケができたり、色々な効果を生むケースがあります。
今回は角度計測の意外な利用方法を紹介したいと思います。
角度の測定方法について
分度器
手っ取り早く計測するには分度器が最適です。
しかし締めながら計測するのは、場合によっては難しいです。
また測定精度にも問題があるかもしれません。

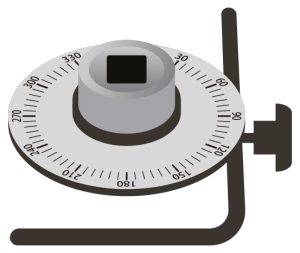

角度測定用の専用工具
専用工具なので、分度器よりは簡単に計測できます。
角度計測する前に、スナッグトルクでボルトを締め、そこから角度計測を開始します。
ただし、初めにスナッグトルクでボルトを締め、その後専用工具を取り付け、そこから角度を計測するので、二段階になり手間がかかります。
ジャイロセンサー
ゲーム機のコントローラーや、スマホにも搭載されている「ジャイロセンサー」でも、角度を計測することが可能です。
機械式トルクレンチに装着するタイプや、デジタルトルクレンチそのものに搭載されているものもあります。
1本のトルクレンチで、トルク計測から自動で角度計測に切り替わるため、手間がかかりません。
基本的な角度計測「回転角法締付」

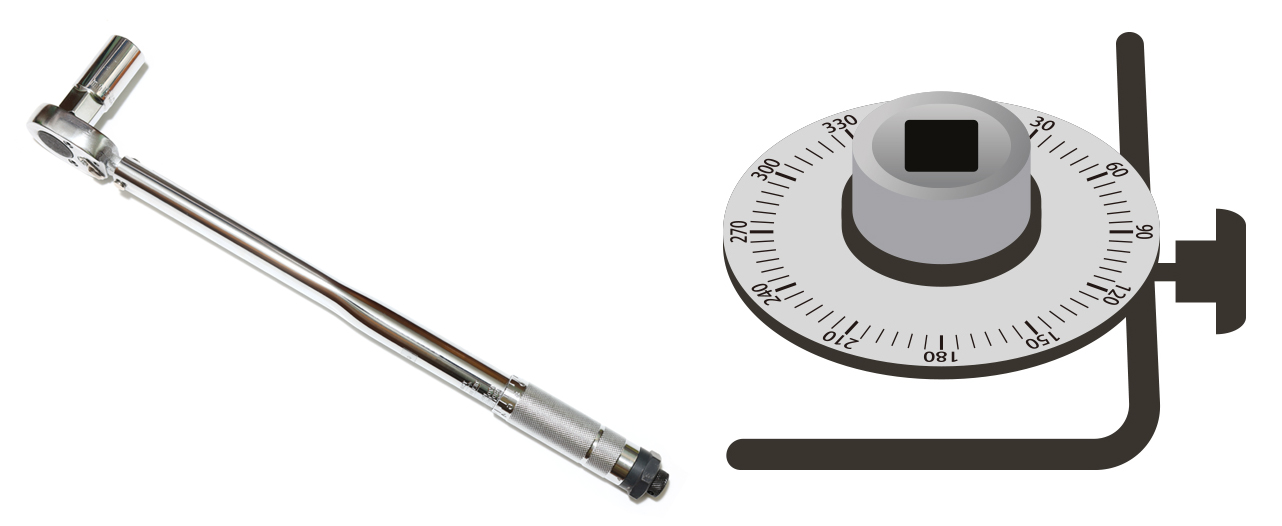

締付作業で「角度」を計測するのは、回転角法締付（塑性域締付）と呼ばれ、機械式のトルクレンチの場合、トルクレンチで規定トルクを締め付け、その後専用工具を用いて角度を計測する方法が一般的です。
しかしながら、回転角法締付に対応したデジタルトルクレンチの場合、1本でトルクと角度を計測することができます。
スナッグトルク値まではトルク計測、その後は角度を測定し、その判定まで行うことが可能です。
意外な利用法その1「ポカヨケのための角度測定」
デジタルトルクレンチで、角度計測できるもの限定になりますが、締付作業を行う際に、同時に角度を測定することにより、実際にトルクレンチが回転しているか確認することができます。
締まっているボルトを再度締め付けた場合（いわゆる２度締め）、トルク値はUPしますが、回転角度がUPしないので、２度締めを検知することができます。２度締めを検知したら、作業者へブザーやバイブレーションで知らせることができます。
意外な利用法その2「検査時の角度測定」
これもまたデジタルトルクレンチで、角度計測できるもの限定になります。
完成検査の時、ボルトを増し締め検査するケースがあります。
その時、同時に角度も計測すれば、緩んでいたかどうかを判定することが可能です。
無線機能付きのデジタルトルクレンチなら、検査した時のデータを検査表へ出力したりすることも可能です。
検査表へ手書きしたり、手書き検査表をエクセルへ入力したりする工数が削減できます。
意外な利用法その3「リアルタイム出力」
計測したトルク値と角度をリアルタイムに出力できれば、そのデータをグラフにプロットし、検証することも可能になります。
①ボルトが破断するまでの波形を知りたい
②増し締めするときの波形を見たい
③トルクと角度の関係を波形で見たい
まとめ
いかがでしたでしょうか。
角度＝ボルトを回している量と考えると、ポカヨケや検査でも活用できます。
また、トルクと角度を同時に計測する場合、デジタルトルクレンチを使用しますので、データの保存や分析にも使えます。
皆様も角度計測をご検討してみてはいかがでしょうか。
